近期，某校園研究項目小組承擔了化工場景巡檢機器人的研發任務，需要一款體積小巧、接口豐富且能適應惡劣環境的工控機作為核心控制單元。經過多方比較，東田推出的機器人工控機DTB-3094-H610E憑借其出色的工業級特性和緊湊設計，成功入選該項目的硬件平臺。本文將從項目背景、選型方案到場景應用，完整呈現這一合作案例。

　　一、背景介紹與需求

　　該研究小組專注于特種機器人技術，此次目標是為化工園區開發一款自主巡檢機器人?；きh(huán)境存在腐蝕性氣體、寬溫波動（冬季-25℃、夏季設備表面高溫可達60℃）以及強烈的電磁干擾，同時機器人需要搭載云臺、多類傳感器（如氣體檢測、紅外熱像）、4G/5G通信模塊及運動控制系統。

　　項目組提出的核心需求包括：

　　整機體積小，便于嵌入機器人底盤；

　　支持Intel 12/13代酷睿CPU以保障視覺算法算力；

　　至少4個千兆網口用于連接云臺、激光雷達和上位機通信；

　　多路串口（RS-232/422/485）和DIO接口，適配編碼器、云臺控制及報警信號；

　　寬溫工作能力（-25℃~60℃）和寬壓供電（適應車載蓄電池波動）；

　　可擴展M.2 SSD及Mini PCIe插槽，用于加裝加密狗或無線模塊。

　　市場上普通商用工控機往往體積過大或接口不足，而嵌入式板卡又缺乏足夠的網絡和串口擴展能力。項目組迫切需要一款真正的機器人工控機，能兼顧性能、可靠性與緊湊結構。

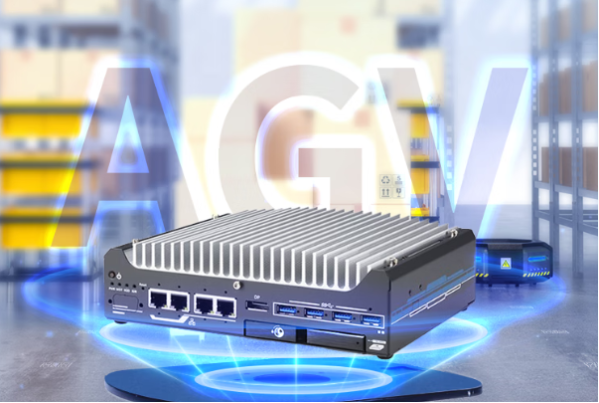

　　二、東田方案：機器人工控機DTB-3094-H610E

　　針對上述需求，東田推薦了DTB-3094-H610E機器人工控機，其具體配置為：I7-12700處理器、32GB DDR4內存、1T M.2 NVME固態硬盤，搭載測試版Win10系統，并配套24V適配器。該機型的主要工業級特性完美匹配化工巡檢場景：

　　緊湊強固：尺寸僅212×165×63mm，重約2.5kg，可輕松安裝于機器人內部。前面板設有2.5英寸熱插拔硬盤托盤，方便現場更換數據。

　　寬溫寬壓：支持-25℃~60℃工作溫度（35W CPU下），若使用65W CPU（如I7-12700）建議加裝風扇套件。電源采用DCIN 8-48V寬壓輸入，適應化工現場不穩定的供電環境。

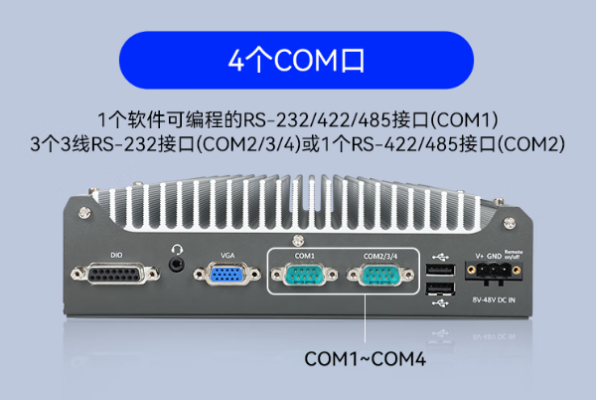

　　豐富I/O：4個Intel I226-IT 2.5G千兆網口，可分別用于云臺控制、激光雷達、遠程調試和冗余網絡；1個RS-232/422/485串口（COM1）加3個三線RS232（COM2/3/4）或可選RS422/485（COM2），滿足編碼器、GPS及儀表數據采集；1個DIO接口用于開關量信號觸發。

　　顯示與擴展：1個VGA+1個DP，支持雙顯示輸出便于調試；內部提供1個M.2 M-key（NVME）、1個M.2 E-key及2個mini PCIe插槽，項目組已利用其中一個mini PCIe加裝5G模塊，實現遠程數據回傳。

　　前后布局：前面板集成開機鍵、4個USB3.2 Gen1、4個網口及熱插拔硬盤位；后面板提供VGA、COM、USB2.0、音頻及DC輸入，接線分區清晰。

　　三、場景應用

　　在實際機器人部署中，該機器人工控機承擔了以下關鍵任務：

　　視覺與導航：I7-12700處理器實時運行SLAM算法和深度學習目標檢測，通過DP接口連接云臺攝像頭，利用2.5G網口接收激光雷達點云數據。

　　化工環境監測：COM1配置為RS-485，掛載多個氣體傳感器（檢測甲烷、硫化氫）；DIO接口接入緊急停止開關和聲光報警器，當檢測到氣體超標時立即觸發警報。

　　運動控制：COM2以RS-232方式連接電機驅動器，另兩個串口分別接云臺角度反饋和溫濕度傳感器。4個USB3.2口外接鍵盤、鼠標和調試U盤，2個USB2.0用于加密狗。

　　數據存儲：1T NVME SSD用于記錄巡檢路徑及傳感器日志，熱插拔2.5英寸硬盤可隨時取出數據，無需拆機。

　　四、結語

　　校園研究小組通過選用東田DTB-3094-H610E機器人工控機，成功將化工巡檢機器人從原型推向?qū)嵉販y試。該方案不僅滿足了體積小、接口多、寬溫寬壓的核心需求，更以Intel 12代平臺提供了充沛的AI算力，大幅縮短了研發周期。

　　如果您也有相關的機器人核心需求，歡迎聯系東田工控，專業工程師團隊為您選型推薦！
